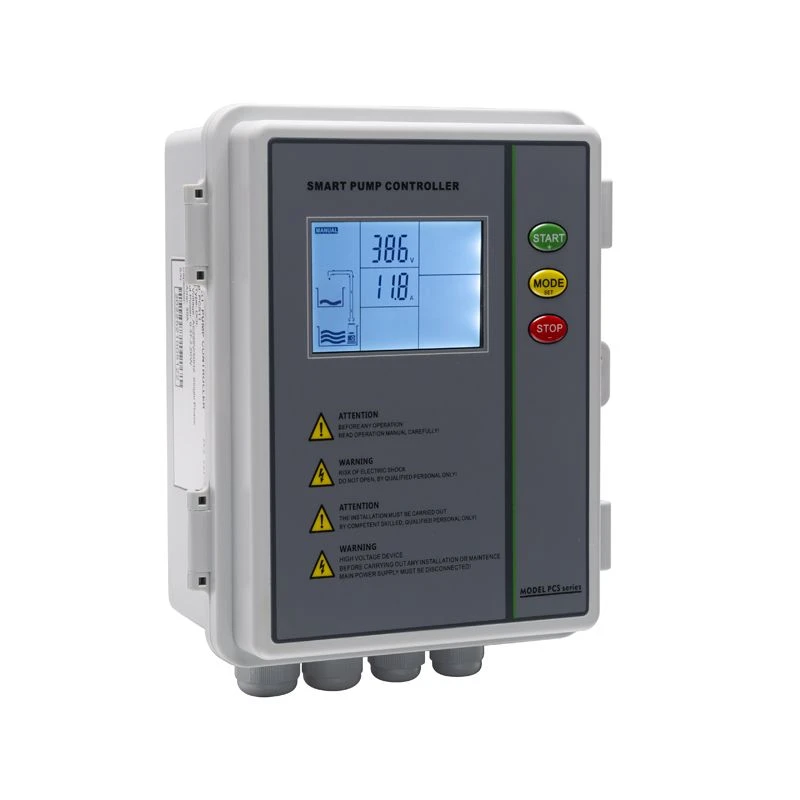

Контроллер трехфазного насоса
Трехфазный контроллер насоса PCS31, подходит для глубинных насосов, канализационных насосов, подкачивающих насосов и других типов водяных насосов.
- Быстрая доставка
- Гарантия качества
- Круглосуточная служба поддержки клиентов
Внедрение продукции
Трехфазный контроллер насоса PCS31 подходит для повысительных насосов, канализационных насосов, насосов для глубоких скважин и других типов водяных насосов.
Основная рабочая идея контроллера заключается в обеспечении защиты и автоматического управления за счет использования интегральной схемы с функцией синтеза программы в качестве выходного сигнала датчика.
В контроллере трехфазного насоса используется чип большой емкости, позволяющий обновлять программу.
В типичных условиях эксплуатации ток насоса точно регистрируется с помощью нашего собственного механизма настройки параметров с помощью одной кнопки. Определить защиту от сухого вращения, перегрузки и остановки насоса можно путем измерения тока в различных условиях.
В отличие от других контроллеров на рынке, PCS31 предлагает защиту от опрокидывания фазы. Благодаря этой защите каждый работающий насос будет знать, когда произойдет обрыв фазы.
Традиционное основное использование переключения DIP-переключателя
1. Вода перекачивается из верхнего резервуара в нижний резервуар.
2. Бустер скважинного насоса.
3. Слив поддона.
Особые характеристики применяются при использовании для перекачки воды.
активируется система пополнения воды автоматически при подключении датчика уровня.
Рассмотрим следующий сценарий: нижний резервуар для воды имеет пустой верхний резервуар. Согласно стандартной логике работы, нижний бак не может перекачивать воду, пока уровень жидкости не достигнет третьего датчика. Если питание выключить и снова включить, контроллер будет определять только наличие воды во втором датчике, а не определять, достиг ли третий датчик. После начального цикла он вернется к своей типичной логике функционирования.
Настройка основного параметра:
|
Параметр |
Описание |
Диапазон |
Значение по умолчанию |
|
001 |
Усилители отключения защиты от сухого хода. |
0.0 A |
|
|
002 |
Усилители отключения защиты от перегрузки. |
26 А (0.37-2.2кВт,0.75-7.5кВт) 52 А (11-15кВт) |
|
|
003 |
Усилители отключения защиты от опрокидывания. |
33 А (0.75-7.5кВт) 66 А (11-15кВт) |
|
|
004 |
Напряжение срабатывания защиты от пониженного напряжения. |
175 В (Однофазный) 300 В (три фазы) |
|
|
005 |
Напряжение срабатывания защиты от перенапряжения. |
253 В (Однофазный) 439 В (три фазы) |
|
|
006 |
Время срабатывания защиты от сухого хода. |
0 – 254 сек. |
6 секунд |
|
007 |
Время восстановления защиты от сухого хода. |
0 – 254 мин. |
5 минут |
|
008 |
Функция таймера при работе с приложениями |
00 – 01 |
00 (нет) [01 да] |
|
009 |
Время работы насоса. |
0 – 254 мин. |
5 минут (только если 008 включен или DIP-переключатель в положении 10) |
|
010 |
Время остановки насоса. |
0 – 254 мин. |
5 минут (только если 008 включен или DIP-переключатель в положении 10) |
|
011 |
Таймер остановки насоса в ручном режиме. |
0 – 254 мин. |
0 минут (0=неактивно) |
|
012 |
Функция блокировки ЖК-дисплея и кнопок. |
00 - 01 |
00 (разблокировано) [01 заблокировано] |
|
|
|||
|
013 |
Защита от обрыва фазы и опрокидывания фазы. [00 (разомкнутая фаза и реверс фазы ВЫКЛ)] [01 (разомкнутая фаза ВЫКЛ, реверс фазы ВКЛ)] [02 (разомкнутая фаза ВКЛ, реверс фазы ВЫКЛ)] [03 (разомкнутая фаза и реверс фазы ВКЛ.)] |
00 - 03 |
03 (параметр 013 доступен только для трехфазных моделей) После настройки, пожалуйста, выключите питание, чтобы он стал доступным. |
|
Следующие параметры видны только длятермоконтроль при соединении сПТ 100 TМодуль расширения имеется. |
|||
|
014 |
Температура запуска насоса. Насос запустится при температуре ниже заданной. |
0 – 100 градусов |
35 градусов |
|
015 |
Температура остановки насоса. Насос остановится при превышении заданной температуры. |
0 – 100 градусов |
45 градусов |
Другие особенности
1. Несколько вариантов использования опций с использованием настройки параметров и DIP-переключателей.
2. Защита от обрыва фазы, переворота фазы, перегрузки, пониженного напряжения, остановки насосов, сухого хода и перенапряжения.
3. Различные варианты небольших корпусов со степенью защиты IP 65.
4. Индивидуальная кнопка калибровки параметров.

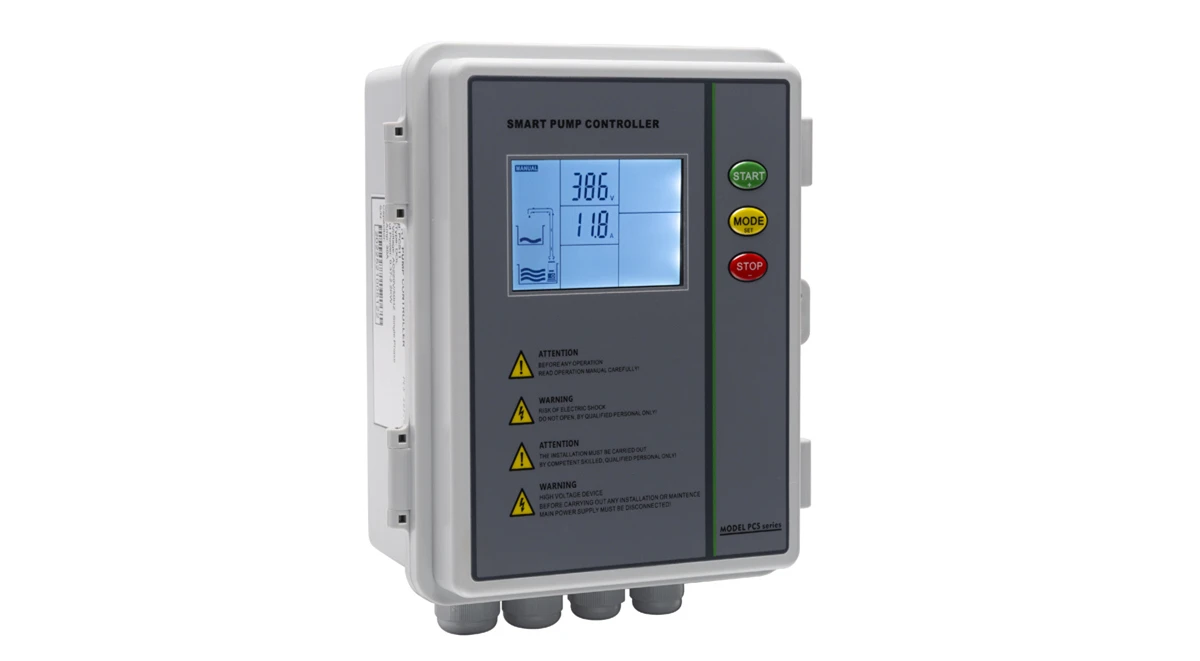

5. Состояние работы насоса отображается на ЖК-дисплее.
6. Проверка совокупного времени работы насоса.
7. Качать последние пять ошибок и проверять их.
8. Насос можно остановить автоматически в ручном режиме, установив таймер.
9. Программное обеспечение может быть изменено в соответствии с требованиями конкретного объекта.
10. Диапазон рабочего напряжения: 0,75–4 кВт, 5,5–7,5 кВт, 11–15 кВт.
11. Достижимое напряжение от 280 до 460 Вольт.
