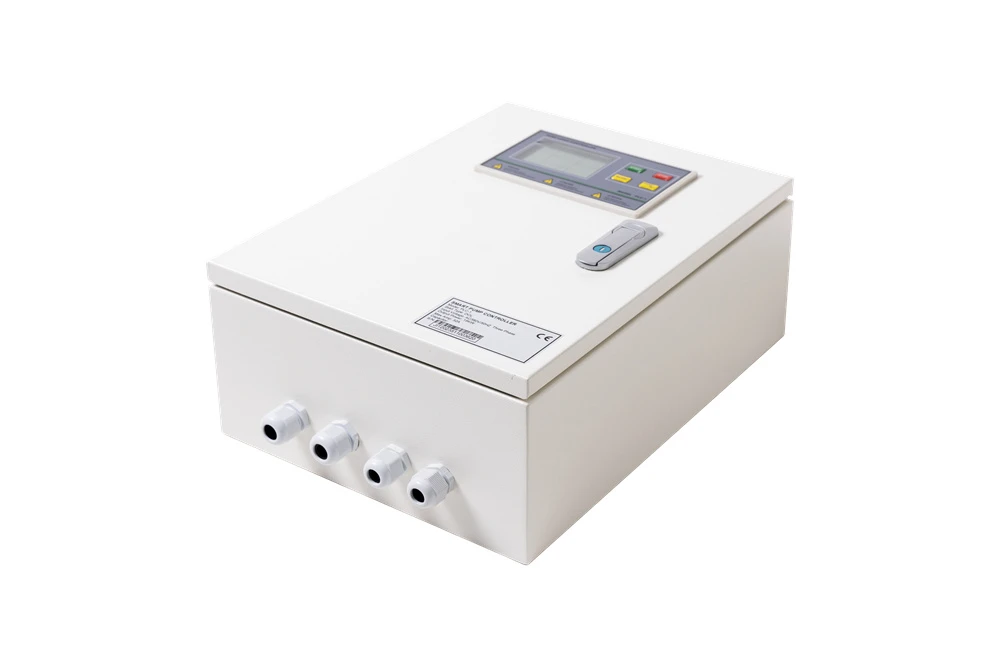

Интеллектуальный контроллер насоса с 2 насосами

Мы ценим, что вы выбрали нашу продукцию, и обещаем и впредь предоставлять вам дружелюбное и полезное обслуживание.

Интуитивная, программируемая система управления и защиты для центробежных, трубопроводных, дуплексных и трехфазных погружных насосов для глубоких скважин, среди других типов, представляет собой интеллектуальный контроллер насоса.



Контроллер может работать несколькими способами, используя различные электрические установки. Отсутствие зонда или датчика в скважине является ключевой характеристикой, которая отличает контроллер от стандартного блока управления насосом типа «вкл/выкл». Наша уникальная конструкция исключает необходимость установки зонда или датчика в скважине и обеспечивает высокочувствительную и надежную защиту от сухого хода насоса.



Бренд: ОЭМ

Номер модели производителя: PCH32 PLUS

Работает в: 3 фазы 220 В/380 В/415 В

Рабочий насос:0.75-15кВт

Пластиковый корпус: IP 65.

Контактор MCB/AC:CHNT

Тип: Дуплексная переменная панель управления

Номинальное напряжение: 120/208/240 В/380 В/415 В переменного тока

Ампер: от 9 до 32 А

Совместимый тип насоса: отстойник/бустерный/скважинный насос

Количество управляемых насосов: 2

Расположение: в помещении/на открытом воздухе

Тип корпуса: IP65

Размер корпуса: 342*292*119 мм

Переключение приложений: с помощью DIP-переключателя

Приложение, включающее:

• Применяется для перекачки воды из нижнего резервуара в верхний с помощью жидкостного зонда или поплавкового выключателя.
• Применяется для усилителя давления с помощью переключателя давления и резервуара под давлением.
• Применяется для подъема сточных вод с помощью жидкостного зонда или поплавкового выключателя.
• Применяется для дренажного насоса с поплавковым выключателем.
• Применяется для перекачки воды из нижнего резервуара в верхний с помощью датчика уровня (4-20мА)
• Применяется для повышения давления с помощью датчика давления (4-20мА)
• Применяется для подъема сточных вод датчиком уровня (4-20мА)

Элемент	Защита	Ценить	Примечание	Тип неисправности
1	Срабатывание защиты от сухого хода, ампер	75 % от калиброванного рабочего тока	В настройках меню	Ошибка восстановления
2	Время срабатывания защиты от сухого хода	5s	В настройках меню
3	Время восстановления защиты от сухого хода	45m	В настройках меню
4	Защита от перегрузки, ампер	130 % Калиброванный рабочий ток	В настройках меню	Ошибка восстановления
5	Время срабатывания защиты от перегрузки	5S (обратное время)	исправлено в программном обеспечении
6	Время восстановления защиты от перегрузки	4m	В настройках меню
7	Защита от остановки насоса, ток срабатывания	180 % от калиброванного рабочего тока	В настройках меню	Ошибка невосстановления
8	Время реакции на срабатывание защиты при остановке насоса	1s	исправлено в программном обеспечении
9	Напряжение срабатывания защиты от пониженного напряжения	304v	В настройках меню	Ошибка восстановления
10	Время реакции на срабатывание защиты от пониженного напряжения	6s	исправлено в программном обеспечении
11	Время восстановления защиты от пониженного напряжения	4m	В настройках меню
12	Напряжение срабатывания защиты от перенапряжения	437v	В настройках меню	Ошибка восстановления
13	Время срабатывания защиты от перенапряжения	6s	исправлено в программном обеспечении
14	Время восстановления защиты от перенапряжения	4m	В настройках меню
15	Открытая фаза			Ошибка невосстановления
16	Реверс фазы			Ошибка невосстановления
17	Переполнение			Ошибка восстановления
18	Перегрев			Ошибка восстановления
19	Утечка воды			Ошибка невосстановления





Обладая более чем 20-летним опытом создания, исследования и совершенствования профессиональных контроллеров водяных насосов,

Результатом наших усилий являются наши контроллеры канализационных лифтов серии PCH. Он обладает всеми возможностями и атрибутами, необходимыми нашим клиентам, и с помощью нескольких простых настроек параметров он может практически выполнять функции нескольких машин.

Его удобные настройки существенно продлевают срок службы насоса, а функция настройки одной кнопкой эффективно сохраняет водяной насос.

Его надежная система сигнализации о переливе уведомит клиента в случае быстрого увеличения объема воды, одновременно активируя внешнюю сирену и динамик.

Он также может точно управлять запуском и остановкой водяных насосов, обрабатывая как переключатели, так и аналоговые входы.





1). Нормальный уровень жидкости в поддоне

уровень жидкости достигает датчика 3# (поплавковый переключатель A: верхний уровень), блок управления отдаст команду одному насосу

работа; уровень жидкости снижается до датчика 2# (поплавковый выключатель A: нижний уровень), одиночный насос останавливается;

Блок управления автоматически поочередно включает двойные насосы, когда уровень жидкости изменяется от

Датчик 2# и датчик 3# (поплавковый переключатель A: верхний уровень – нижний уровень)



2). Дополнительный поток в поддоне

когда одиночный насос работает на дренаж, уровень жидкости в поддоне все равно увеличивается до датчика 4#.

(Поплавковый выключатель B: верхний уровень), блок управления отдаст команду на одновременную работу другого насоса, чтобы

дренаж, пока уровень жидкости не снизится до датчика 2# (поплавковый выключатель A и B: нижний уровень), двойные насосы

не перестанет бежать.



3). Перелив в поддоне

когда сдвоенные насосы работают одновременно, уровень жидкости в поддоне все равно увеличивается до уровня зонда.

5# (поплавковый переключатель C: верхний уровень), блок управления подаст звуковой сигнал; Когда уровень жидкости падает

к датчику 5# (уровень понижения поплавкового выключателя C), блок управления перестанет подавать предупредительный сигнал



4). Функция автоматического патрулирования (антикоррозийная).

В автоматическом режиме, если блок управления проверяет двойные насосы, не работающие в течение десяти дней, устройство управления

прикажет насосу A поработать 3 секунды и остановиться. Через 10 секунд устройство управления отключится.

прикажите насосу B поработать 3 секунды и остановиться.

Auto Patrol может предотвратить ржавчину насоса и заклинивание рабочего колеса из-за длительного простоя.
